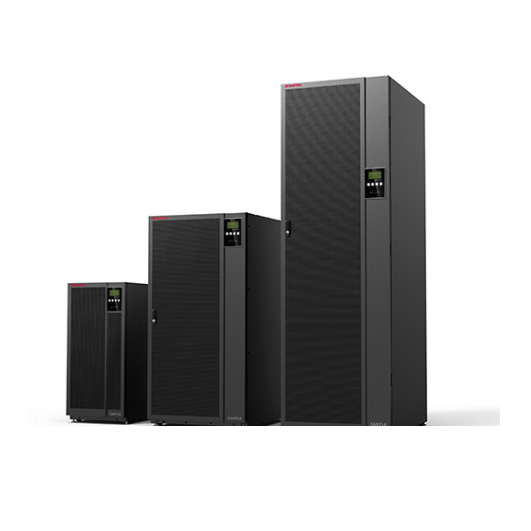

功率范圍: 20/30/40/60/80/100/120/160/200kVA
拓撲技術:
? 在線雙轉換技術
? 高頻IGBT整流
? 塔式設計
輸入輸出: 220V/380V 4線
頻率: 50/60 Hz
? 高達0.9輸出功因，較符合當代IT設備需求，適應性更廣；
? 雙/單輸入可選，滿足不同用戶需求，靈活性更高；
? 電池節數連續可調，可靈活配置；
? 94%雙轉換模式效率；
? 98%節能模式效率，提升了電能轉化效率，降低了運營成本；
? 占地面積小，可高達44%空間節省；
? 便捷安裝，節省您的安裝成本；
? 標配防塵網，滿足更多應用場景；
? PCBA三防技術，提升系統可靠性；
? N+X冗余并機技術，提升電力系統可靠性；
? 采用高可靠性關鍵元器件選型設計；
? Winpower監控，可通過網頁、APP監控、管理您的電力運行；
? 全前方維護，節省服務空間；
? 適用環境 中、小型數據中心，計算機數據機房，通訊基站，自動化控制系統，安保系統，廣播電視系統，工廠生產過程控制， 石油化工；
型號 | 20KS | 30KS | 40KS | 60KS | 80KS | 100KS | 120KS | 160KS | 200KS | |
功率等級 | kVA | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 |
kW | 18 | 27 | 36 | 54 | 72 | 90 | 108 | 144 | 180 | |
拓撲結構 | 雙變換在線式，IGBT | |||||||||
UPS整流輸入 | ||||||||||
拓撲結構 | IGBT，PWM調制技術 | |||||||||
額定電壓 | 380Vac/220Vac | |||||||||
電壓范圍 | -50% ~ 20%，視負載量變化 | |||||||||
功率因數 | 0.99 | |||||||||
THD (i) | <5% | |||||||||
頻率 | 50/60Hz自適應 | |||||||||
頻率范圍 | 42 - 72 Hz | |||||||||
UPS輸出 | ||||||||||
功率因數 | 0.9 | |||||||||
效率 | Up to 94%；ECO模式下大于98% | |||||||||
電壓 | 380Vac/220Vac +/-1% | |||||||||
過載能力 | 125%，10min；150%，1min | |||||||||
THDV | 線性載<2% | |||||||||
頻率 | 50/60Hz | |||||||||
負載不平衡 | 1 | |||||||||
峰值因素 | 3：1 | |||||||||
旁路 | ||||||||||
靜態旁路 | 標配 | |||||||||
旁路電壓 | 380Vac(+/-15%) | |||||||||
維修旁路 | 標準 | 可選 | 不支持 | |||||||
電池 | ||||||||||
電池類型 | VRLA - 密封式閥控鉛酸蓄電池，鋰電池 | |||||||||
后備時間 | 依電池組容量和工作條件而定 | |||||||||
電池電壓 | 默認384VDC | 默認480VDC | ||||||||
充電時間 | 8小時達到滿容量90% | |||||||||
通訊監控 | ||||||||||
標配通訊接口 | RS - 232，Mini-Slot通訊插槽 | |||||||||
通訊附件（可選） | Modbus/Ethernet 卡；AS/400 卡(標配)；NMC卡 | |||||||||
操作環境 | ||||||||||
工作溫度 | 0 ~ 40oC | |||||||||
儲存溫度 | -25 ~ 55oC | |||||||||
相對濕度 | 5% ~ 95%，無凝露 | |||||||||
海拔高度 | 小于1000米，無降額 | |||||||||
認證 | ||||||||||
EMC標準 | IEC61000-4 | |||||||||
EMI標準 | EN5550022/EN55024 | |||||||||
質量標準 | ISO 90001:2000，ISO 14001:1996 | |||||||||
認證 | TLC - 泰爾認證 | |||||||||
物理信息 | ||||||||||
尺寸 (WxDxH) mm | 350×805×800 | 600 x 720 x 1200 | 600 x 800 x 1876 | 600 x 830 x 1876 | ||||||
凈重 (Kg) | 61.5 | 67 | 93 | 177 | 184 | 283 | 311 | 457 | 457 | |
注：1. 對電池配置細節，請咨詢山特相應銷售人員； 2.基于產品持續優化，規格參數可能不定期更新，若有疑問，請咨詢山特銷售人員。 | ||||||||||
